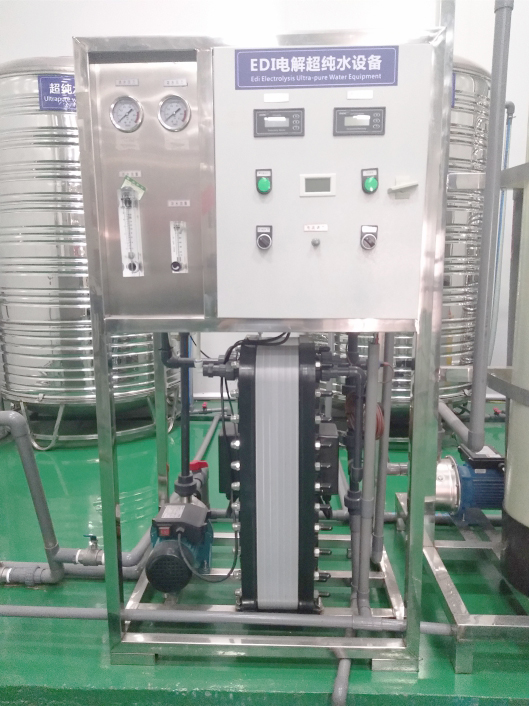

EDI水處理裝置-04

水處理設備係列

主要特點

● 輸入過流、過壓、欠壓保護；輸出短路、過流、過壓保護；整機過熱保護。

● 智能溫控風扇散熱

主要技術指標

● 輸入電壓：AC220V±10%，1φ

● 輸出電壓：DC0—150V連續可調

● 輸出穩流值：0—3A

● 整機重：4KG

使用說明

● 空載通電：接上AC220V，用萬用表測量輸出端，是否有DC150V電壓輸出。

● 風扇是本機的總要組成部分，散熱風扇問溫控式，當機內溫度超過風扇的起轉溫控點時，機內風扇即可啟轉，風扇轉速隨輸出電壓和電流的不同而有快有慢，這屬於正常情況；工作時，請務必不要擋住風扇的進出風口。

● 電源設備長期閑置不用時，應將電源存放於幹燥通風的房間內。存放超過6個月應給電源設備通電工作半小時以上，給電解電容進行賦能處理。

● 本電源屬於Repure R模塊專屬配套電源，根據Repure R模塊的性質，請客戶根據以下方法調節供電：Repure R模塊適用恒流變壓供電，（盤裝電源需將電源主機、調節旋鈕、顯示儀表根據圖紙連接完成。）先將直流電源電流調到最小，電壓調至最大（盤裝電源電壓出廠已調至最大，使用中隻需第一次調試時調節電流旋鈕到合適位置，以後就基本不用動了），再啟動設備，逐漸往大調節電流於1.2—1.5A左右，此時直流電源恒流輸出，電壓在使用過程中會自動變化，但是最終會穩定在一個適當的範圍內。

★警告：隻有在加電實驗正常無誤時，才能與受電負載設備連接。

★因為機內有高壓電，為由專業知識及儀器設備切勿擅自打開修理，以免造成觸電事故。如出現問題請及時聯係我公司進行維修或更換，自行拆開，不預保修。

EDI裝置安裝調試注意事項

安裝步驟：

1、 連接RO水箱到進水泵進口管路

2、 連接EDI出口朝上的產水管路到產品水箱（禁止管路增加背壓和阻力負載）

3、 連接EDI濃水及排放管路（出水端朝下口的）到排水溝

4、 連接主電源到電控箱（380V為三相五線，220V為三線，良好接地）

5、 連接水箱液位信號到電控箱（RO水箱的低液位3/4線號和純水箱的高液位4/5線號）

6、 點動測試泵的正反轉，並更正（220V無需測試正反轉，藍泵後部有個開關保持常開）

調試步驟：

必須先把反滲透產水調節到合適，電導小於10us，PH大於6.5，不合格的水全先排掉。

1、 檢查EDI模塊4個水口有沒有膠皮盲板並取下（EDI出廠前有可能是密封盲住的）

2、 關閉淡水流量計下調節閥門（或泵出口到流量計間閥門）和濃水流量計下調節閥門

3、 把EDI電源調節旋鈕旋到最小（數顯的就把電流調最小，電壓調最大）

4、 檢查電控箱內時間繼電器設定值為5-10秒，（熱繼電器器設定在正確位置）

5、 檢查泵進口打開並有水，產水排水管路正常

6、 開啟增壓泵，排空精濾器內空氣，緩慢打開泵出口調節閥門和濃水流量計下調節旋鈕到濃淡水流量正常值（參考出廠說明書內的調試報告）

7、 開啟EDI電源，緩慢升高電流到1.2-1.5A（注：EDI電源升高有滯後緩升現象，請勿初始太快調節，數顯電源隻用調節電流旋鈕，RM係列微型電源為0.25A）

8、 觀察EDI進水壓力、流量、電阻等數值並記錄

9、 EDI產水排放閥在泵開啟時打開，在時間繼電器延時到並且電阻率值高於電阻率儀表報警設定值上限時，排水電磁閥關閉，產水（電阻值低於報警值下限時排水電磁閥打開，設定方法參考儀表說明書）

PH值檢查：

1、 當進水電導率良好，但電阻率不上升或者反而下降時時，檢查進水PH值

2、 二級RO前調PH方法：如果現場不具備純水PH值測定手段，根據經驗，先停加堿計量泵，穩定讀取二級RO產水電導率值X，慢慢增加計量泵的堿加入速度，會發現二級RO產水電導率值會緩慢降低，當降低到一個最低值後，數值又緩慢升高，當加堿速度使二級電導上升回到前麵X值時，認為此時PH大概為合適值，一般X為3-5us為正常狀態。加堿速度要與堿濃度相配合使用。

3、 二級高壓泵前加堿處安裝一壓力表，保證壓力在0.5-1Kg之間，負壓會把堿大量吸入。加堿點盡量離二級高壓泵入口遠點，盡量安裝精濾器，設置精濾器前，這樣堿在進膜前能盡量混合均勻。

4、 絕對不能把堿直接加在EDI進水，否則汙染EDI造成不可逆轉損失！
